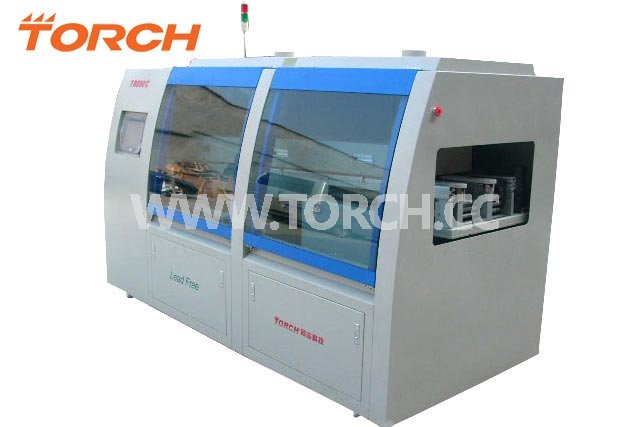

整機技術參數 |
|
PCB板可調寬度 |
Max.50~300mm |
|
PCB板運輸高度 |
750±50mm |
|
PCB板運輸速度 |
0~1800mm／min |
|
PCB板運輸角度（焊接傾角） |
3~7度 |
|
PCB板運輸方向 |
L→R/R→L（可選） |
|
PCB板上元件高度限制 |
Max.100mm |
|
波峰高度范圍 |
0——12mm可調，并保持波峰平衡。 |
|
波峰數量 |
2 |
|
預熱區長度 |
1200mm |
|
預熱區數量 |
2 |
|
預熱區功率 |
8kw |
|
預熱區溫度 |
室溫~250℃可設置 |
|
加熱方式 |
紅外 |
|
冷卻區數量 |
1 |
|
冷卻方式 |
軸流風扇冷卻 |
|
適用焊料類型 |
無鉛焊料/普通焊料 |
|
錫爐功率 |
10kw |
|
錫爐溶錫量 |
Approx.300kg |
|
錫爐溫度 |
室溫~300℃、控制精度±1-2℃ |
|
溫度控制方式 |
P.I.D+SSR |
|
整機控制方式 |
電腦+西門子PLC |
|
助焊劑容量 |
Max5.2L |
|
助焊劑流量 |
10~100ml/min |
|
噴霧方式 |
步進馬達＋專用噴頭 |
|
電源 |
3相5線制 380V |
|
啟動功率（總功率） |
max.15kw |
|
正常運行功率 |
Approx.7kw |
|
氣源 |
4~7KG/CM2 |
|
機架尺寸 |
L2600×W1380×H1700mm |
|
外型尺寸 |
L3300×W1380×H1700mm |
|
重量 |
Approx.1000kg |
|
外殼部分 |
|
機體結構 |
線型外殼設計，采用工業槽鋼作框架，2mm厚鋼板折彎制作外殼，機體底部有6個萬向輪，另有6個腳杯起定位放置用（可調節機體水平及高度）；前門為一個加長弧形鋼化玻璃,大視角設計 |
|
前門結構 |
均為全封閉式一開透明鋼化玻璃門結構，玻璃門設雙液壓氣彈簧拉伸開蓋，保證作業及維護空間 |
|
后門結構 |
磁鐵帶手扣式可拆缷結構，維護空間 |
|
機體頂部 |
置防爆照明燈一套 |
|
表面處理 |
整機噴涂電腦白（玻璃門框為灰色） |
|
噴霧部分 |
|
噴頭 |
采用專用噴頭，噴霧范圍20~65mm扇面可調，
噴頭高度50~80mm可調，最大流量60ml／min |
|
氣路系統 |
采用進口過濾器，控制閥和管接頭，數字化顯示氣壓。噴霧系統的氣管采用耐酸堿、防腐蝕SMC氣管 |
|
噴霧噴嘴移動系統 |
步進馬達驅動，西門子PLC智能控制，采用限位接近開關及入板光眼來組合控制，根據PCB的速度及寬度進行PCB來板自動偵測感應式噴霧。 |
|
助焊劑回收系統 |
噴嘴下面選用不銹鋼折彎成型作托盤，用以裝廢水和助焊劑，可隨意抽出清洗； |
|
助焊劑排風過濾系統 |
抽風系統：不銹鋼網框加雙層過濾網，利用流體的特性大限度的過濾回收多余的助焊劑 |
|
噴霧箱結構 |
全316#不銹鋼，清理及維護方便。防腐蝕等級高，經久耐用。 |
|
預熱部分 |
|
二段式預熱區 |
1200mm/2段獨立控溫預熱區，能提供適量充足的預熱調整空間，可預熱一些相對大的PCB、較復雜的產品，適應型低固體殘留免洗松香型助焊劑； 減小PCB板熱沖擊，PCB板受熱均勻，可提高生產效率。 |
|
溫控方式 |
西門子溫度采集模塊，PID控溫準確、可靠，進口熱電偶檢測系統,做有熱電偶異常報警功能。 |
|
加熱部件 |
采用臺灣臺展發熱體，發熱快、壽命長、熱慣性小;溫區熱量均勻一致。 |
|
預熱功率 |
總功率8kw |
|
安裝模式 |
預熱系統采用直接拉出式抽屜式模塊化設計，便于維修與清潔保養。 |
|
預熱箱蓋 |
采用圓弧流線形外觀設計，前端設全程可視玻璃觀察窗。 |
|
傳輸部分 |
|
高強度耐磨導軌 |
專用鋁導軌使用高溫耐磨，不繡鋼導軌特殊的熱補償防變形伸縮結構確保導軌不變形不掉板 |
|
導軌平行度 |
二點同步導軌調寬裝置，蝸輪、蝸桿加高精密絲桿調寬，調寬精度小于0.2mm，6點支撐，使導軌保持平行一致，無大小頭，整條導軌安裝，勿須截斷。 |
|
調寬方式 |
手動調寬 |
|
傳遞用雙鉤爪 |
專用1.2MM雙鉤爪（不變形、不粘錫）， 夾板厚度≦2.5mm（進板為同步鏈條式接駁） |
|
C/V速度設定最小單位范圍 |
1mm／min 0-1800mm／min |
|
C/V速度偏差范圍 |
電子閉環控制 0-10mm／min以內 |
|
鏈條張緊裝置 |
鏈輪調節張緊 |
|
運輸馬達 |
臺灣TCG變頻90W馬達 |
|
錫爐部分 |
|
錫爐材質 |
3mm厚無鉛材料，耐高溫耐腐蝕，適應無鉛工藝，壽命長；標配一個無鉛爐膽 |
|
錫爐特點 |
特殊結構浸潤性噴口（寬300mm），高波設計，進錫方式為上進錫方式，可減少焊點氧化，氧化渣自動聚集，維護方便，不產生可漂揚的錫渣黑粉； |
|
超低氧化設計 |
高品質錫爐，熱穩定性好，采用液態錫流動式設計原理，減少錫的沖擊氧化量.
波峰可隨PCB板寬窄調節，大大減少了焊接小PCB板時錫的氧化量，可調距離為50-300mm |
|
經濟型運行 |
通過PLC及光電開關控制來板噴霧起波功能，減少不必要的浪費 |
|
錫爐的移動方式 |
手動 |
|
錫波可調高度 |
0-12mm |
|
波峰馬達 |
臺灣TCG高溫馬達，變頻準確調節波峰高度，數字化調節 |
|
加熱部件 |
采用臺灣進口耐干燒不銹鋼發熱管，使用壽命長；外置加熱系統，錫爐加熱采用上下層加熱，更準確，不會爆錫，多道加強筋抗變形。
|
|
冷卻系統 |
|
制冷方式 |
采用三個軸流風扇上鼓風冷卻，可明顯改善無鉛焊料共晶生成時產生的空泡及焊盤剝離問題。 |
|
自動洗爪裝置 |
|
進口微型防腐蝕化工泵，雙邊洗爪，丙醇為清潔劑，自動循環清洗鏈爪。 |
|
軟件控制系統 |
|
l 采用西門子編程器（PLC）通信，通信穩定可靠，采用西門子通信軟件，通信速率最高可調187.5KBPS，指令傳達時間<=0.2毫秒。自動識別上位機通信端口，無需在界面做相應的選擇通信端口的對話框。通信線采用西門子專用線(PC/PPI CABLE)，抗干擾強； |
|
l 具有PCB板生產報表數據庫，可自動記錄不同型號的PCB板的生產產量； |
|
l 自動故障報警功能：有熱電偶異常報警功能，超高、低溫報警；當預熱或錫爐故障時停止加熱。 |
|
l 可分別控制預熱區溫度,錫爐溫度,運輸速度，噴霧動作，強制冷卻等。 |
|
l 一周時間設定 （可設定一周七天，每天三次的自動開關機時間）。 |
|
l 機頭、機尾設有兩處應急緊急制，特殊、緊急情況下請按下。 |
|
關鍵配件的型號與品牌 |
|
控制PLC |
西門子PLC+品牌聯想電腦 |
|
運輸馬達、牙箱 |
臺灣TCG90W 牙箱1：120K |
|
鏈爪 |
專用雙鉤爪 厚度1.2mm |
|
錫爐馬達 |
臺灣TCG 三相6極0.37kw耐高溫 |
|
噴頭 |
專用噴頭 |
|
電磁閥、調節閥、接頭等 |
臺灣亞德克 |
|
中間繼電器 |
日本OMRON MY2 MY4 |
|
變頻器 |
亞泰0.4kw |
|
發熱管 |
臺灣臺展，進口鎳鉻絲 |
|
冷卻風機 |
環球品 |
|
光電開關 |
欣靈 |
|
接近開關 |
欣靈 |
|
U型測速光眼 |
OMRON |
|
固態繼電器 |
瑞士佳樂 |
|
空氣開關/總開關 |
正泰 |
|
交流接觸器 |
正泰 |
|
熱電偶 |
絕緣K型 臺灣泛達 |
|
按鈕開關 |
施耐德 |
|
隨機附件 工具箱/說明書/送貨清單 |
